Sirt pürüzlülüğü kontakt yoki kontaktsiz usullar bilan tekshirilishi mumkin.
aloqa yoki kontaktsiz usullar rasm
Profilometr bilan bog'lanish
Stylusning uchi to'g'ridan-to'g'ri namuna yuzasiga tegadi.
Stylus detektorning yuqori qismiga o'rnatiladi va namuna yuzasini kuzatib boradi. Elektron aniqlash uchun yuqoriga va pastga harakatlanadi.
Elektron signal kuchaytirilgandan va raqamli konvertatsiya qilingandan so'ng qayd etiladi.
Kontaktli sirt pürüzlülüğü o'lchagich yordamida nozik shakllar va pürüzlülüğü aniq o'lchash uchun kontakt bosimi kichik bo'lishi va stilus uchining radiusi imkon qadar kichik bo'lishi kerak. Stylus sapfir yoki olmosdan qilingan. Odatda uchi radiusi 10 um dan kam. Stylusning ideal shakli sharsimon uchi bo'lgan toroiddir.
Maslahat radiusi: rtip=2um.5 um, 10um
Konusning burchagi: 60 daraja, 90 daraja
* Agar boshqacha ko'rsatilmagan bo'lsa, umumiy o'lchov asboblari uchun ideal konusning burchagi 60 daraja.
Portativ sirt pürüzlülüğü tester

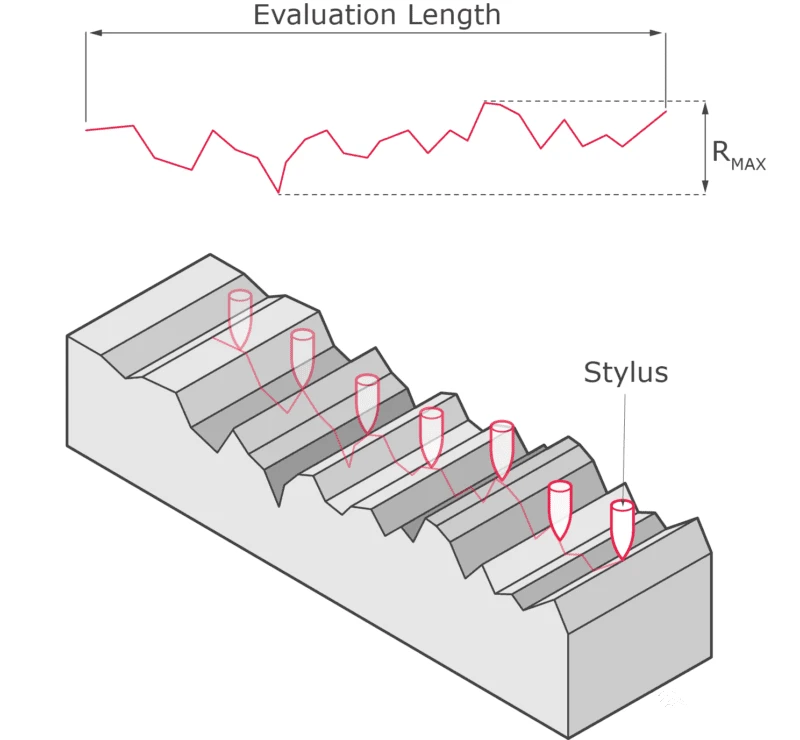

Kontaktli profilometrning ishlash printsipi ishlab chiqarilgan qismning yuzasi bo'ylab harakatlanayotganda olmos stilusning Z siljishini o'lchashdir. Stylus mahsulot yuzasi bo'ylab harakatlanayotganda, odatda 25 mm gacha bo'lgan diapazonda, bu siljish profilometr ekranida ko'rsatilgan raqamli qiymatga aylanadi. Ko'rsatilgandan so'ng, mahsulot dizayneri yoki ishlab chiqaruvchisi o'lchov natijalarini tahlil qiladi va mahsulot atributlarini chuqurroq tushunishi mumkin. Pürüzlülük kontaktlarini aniqlash diagrammasi
Pürüzlülük bilan aloqa qiladigan asbobda stilus uchi namuna yuzasi bilan bevosita aloqada bo'ladi. Detektorning uchi namunaning sirtini kuzatuvchi stilus bilan jihozlangan. Stylusning vertikal harakati kuchaytirilgan va LVDT kabi joy o'zgartirish sensori tomonidan raqamli ravishda aylantirilgan elektr signali bilan qayd etiladi.
Kontaktni o'lchashning kamchiliklari
Chunki stilus o'lchov paytida sirt bilan aloqa qilganda mahsulot yuzasiga zarar etkazishi mumkin, bu esa sirt pürüzlülüğünün o'zgarishiga olib keladi. Bundan tashqari, kontaktsiz texnologiyaga qaraganda sekinroq va o'lchov stilus uchining radiusi bilan cheklangan, shuning uchun keng ko'lamli ishlab chiqarish jarayonlarida qabul qilingan bo'lsa, u yig'ish jarayonini sekinlashtirishi mumkin. Bundan tashqari, kontakt texnologiyasi nozik o'lchov nuqtalarini topish va aniqlashda qiyinchiliklarga duch keladi va namunani kesish va tekshirish uchun qayta ishlash kerak.
2. Kontaktsiz profilometr
Kontaktsiz profilometrlarni lazer triangulyatsiyasi, konfokal mikroskopiya va raqamli golografiya kabi turli xil usullar yordamida o'lchash mumkin. Eng keng tarqalgan kontaktsiz profilometr optik profilometr bo'lib, u jismoniy zond o'rniga yorug'likdan foydalanadi.
Teshikning diametri bor-yo'g'i bir necha o'n mikrometrga teng va uning vazifasi fokusda bo'lmaganda aks ettirilgan yorug'likni kesishdir. "Fuqorada" bo'lganda, normal optik tizimning ham, lazer konfokal optik tizimining ham aks ettirilgan nuri yorug'lik qabul qiluvchi elementga kiradi. "Fuqarodan tashqarida" kuzatilganda, oddiy optik tizimning aks ettirilgan nuri (fokusdan tashqari yorug'lik) yorug'lik qabul qiluvchi elementga kiradi, lekin lazer konfokal optik tizimining aks ettirilgan nuri (fokussiz yorug'lik) pin teshigi bilan kesiladi. . Ya'ni, aks ettirilgan yorug'lik yorug'lik qabul qiluvchi elementga faqat fokusda bo'lganda kiradi va bu konfokal optik tizimni shakllantirish uchun asosdir.
Optik o'lchash texnologiyasida yorug'lik mahsulot yuzasiga yo'naltiriladi. Yaxshi joylashtirilgan mos yozuvlar oynasidan ko'zgularni olish orqali kamera sirtni 3D formatida aniqlay oladi.

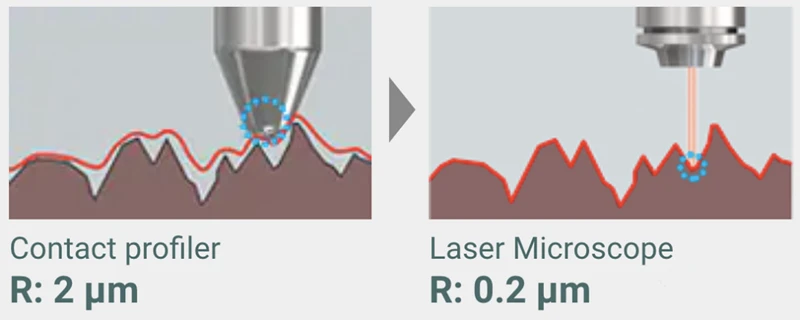

Kontakt va kontaktsiz o'lchovlarni taqqoslash
Kontaktsiz profilometrlar juda ishonchli, mikronlar ichida sirt o'zgarishlarini o'lchashga qodir va sirt pürüzlülüğünü ancha tezroq hisoblashi mumkin. Bundan tashqari, kontaktsiz sirt o'lchash asboblari kattaroq maydonlarni o'lchashi mumkin, chunki ular stilus uchining o'lchami bilan cheklanmaydi.
